Tubo de calor plano

Un tubo de calor plano es una solución de gestión térmica eficiente diseñada para transferir y disipar el calor de forma eficaz mediante tecnología de cambio de fase-. Consiste en una estructura de cobre sellada llena de un fluido de trabajo que se evapora en la fuente de calor y se condensa en el extremo más frío, lo que permite una rápida transferencia de calor. En comparación con los heatpipes redondos tradicionales, los heatpipes planos ofrecen un perfil más delgado, lo que los hace ideales para aplicaciones donde el espacio es limitado pero se requiere un alto rendimiento térmico.

Estos tubos de calor se utilizan comúnmente en refrigeración de dispositivos electrónicos, iluminación LED, componentes automotrices y sistemas de gestión térmica industrial. Su capacidad para transferir calor de manera eficiente en varias orientaciones los convierte en la opción preferida en industrias que requieren soluciones térmicas confiables.

Los heatpipes planos se fabrican con cobre, lo que garantiza una excelente conductividad térmica, durabilidad y resistencia a la corrosión. La estructura interna normalmente incluye un sistema de mecha que facilita el movimiento capilar del fluido de trabajo, mejorando la eficiencia de la transferencia de calor.

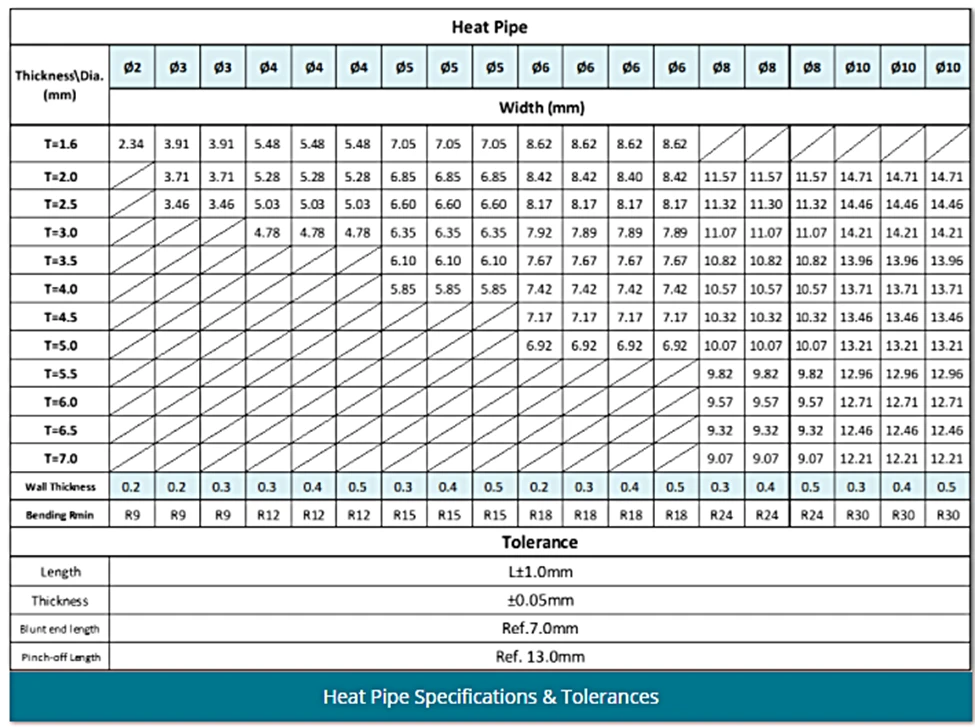

Los heatpipes planos están disponibles en diferentes tamaños y configuraciones según las necesidades de la aplicación. A continuación se muestran algunas especificaciones estándar:

• Espesor:1,6 mm - 7 mm
• Ancho:2,34 mm - 14.71 mm
• Longitud:50 mm - 500 mm (personalizable)
• Grosor de la pared:0,2 mm - 0.5 mm
• Rango de temperatura de funcionamiento:-20 grados a 250 grados
• Capacidad de transferencia de calor:15W - 200W (según tamaño y diseño)
• Estructura de mecha:Mecha sinterizada, ranurada o de malla
• Forma:Configuraciones rectas o curvadas{0}}personalizadas disponibles

• Electrónica de consumo:Se utiliza en computadoras portátiles, tabletas y teléfonos inteligentes para una disipación de calor eficiente.
• Sistemas de refrigeración LED:Ayuda a gestionar el calor en aplicaciones LED de alta-potencia, lo que prolonga la vida útil del producto.
• Sector Automoción:Aplicado en sistemas de refrigeración de baterías y componentes electrónicos de vehículos eléctricos.
• Equipos industriales:Integrado en soluciones de refrigeración para maquinaria y módulos de potencia.
• Aeroespacial y Defensa:Utilizado en sistemas de control térmico de satélites y aviónica.

La fabricación de heatpipes planos implica una serie de procesos{0}}diseñados con precisión para garantizar una alta eficiencia y confiabilidad.

1. Preparación de materiales:Se cortan láminas o tubos de cobre a las dimensiones requeridas y se limpian a fondo.
2. Implementación de la estructura de mecha:En su interior se coloca una mecha sinterizada, ranurada o de malla para facilitar la acción capilar.
3. Proceso de Sellado y Vacío:La estructura está sellada en un extremo y un proceso de vacío elimina los gases no deseados antes de introducir el fluido de trabajo.
4. Sellado Final:El otro extremo está sellado herméticamente para evitar fugas y garantizar la durabilidad.
5. Pruebas de calidad:Cada tubo de calor se somete a pruebas de integridad del vacío, rendimiento térmico y resistencia estructural.
6. Personalización y plegado:Los tubos se moldean o doblan según los requisitos de diseño específicos para diversas aplicaciones.



PowerWinx es un experto líder en tecnología de tubos de calor laterales y ofrece soluciones de refrigeración innovadoras y eficientes para productos electrónicos. PowerWinx, que se especializa en diseños de aluminio elaborados con precisión-, se destaca en la producción de disipadores de calor livianos y de alta-densidad para LED, fuentes de alimentación y más. Confíe en PowerWinx para obtener un tubo de calor profesional y rentable-diseñado para satisfacer sus necesidades de gestión térmica con una calidad superior.
